Le Dossier d’Intervention Ultérieure sur l’Ouvrage rassemble sous bordereau, tous les documents, tels que les plans et notes techniques, de nature à faciliter l’intervention ultérieure sur l’Ouvrage

Comme stipulé précedemment depuis le 1er janvier 2010 la réglementation relative aux salles d’eau impose aux professionnels du bâtiment de prévoir dans tous les permis de construitre « au moins une salle d’eau conçue et équipée de manière à permettre, par des aménagements simples, l’utilisation ultérieure d’une douche à une personne handicapée.



Nous prenons ici l’exemple d’une salle d’eau



Vous trouverez ci-dessous deux cas de figure :

Votre projet : Installation avec baignoire

Installation, sous la baignoire, d’Isotanche et de son système d’étanchéité raccordé directement sur son siphon de sol à haut débit intégré. Ultérieurement et en cas de besoin, cette solution permet donc l’aménagement d’une douche accessible (à l’italienne) sans qu’il soit nécessaire de procéder à des travaux de gros oeuvre ainsi que le stipule le législateur.

1 / Installation avec baignoire

Siphon de sol Isotanche excentré équipé d’un manchon de raccordement de baignoire

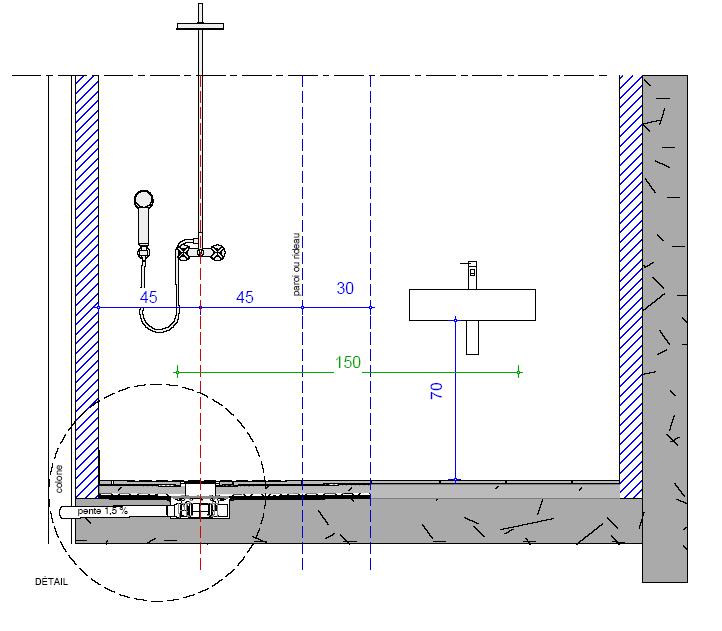

2/ Principe de modification ultérieure pour aménagement d’une douche accessible









 Siphon de sol Isotanche excentré équipé d’un manchon de raccordement de baignoire

Isotanche Classic Pro NF de chez LAZER. Avec feuille d’étanchéité monté en usine et siphon de sol rotaflux avec débit de 75l/mn orientable à 360°, manchon en PVC à rotule orientable, prise pour raccordement d’évacuation secondaire, 4 pieds réglables pour ajustement de la planéité et de la hauteur,  2 réhausses de grille.

Dimension et emplacement du siphon de sol à préciser.



Télécharger tous ces plans sur : http://www.accessibilite-salle-eau.com/installer-baignoire-accessible-page-4.html







Votre projet : Installation avec douche

Installation d’Isotanche et de son système d’étanchéité, raccordé directement sur son siphon de sol à haut débit intégré permettant la réalisation immédiate d’une douche à l’italienne, extra plate, esthétique et facile d’accès, en lieu et place d’une douche traditionnelle.

1/ Installation avec douche

Siphon de sol Isotanche excentré

2/Principe de modification ultérieure pour aménagement d’une douche accessible

Siphon de sol Isotanche excentré

Isotanche Classic Pro NF de chez LAZER. Avec feuille d’étanchéité monté en usine et siphon de sol rotaflux avec débit de 75l/mn orientable à 360°, manchon en PVC à rotule orientable, prise pour raccordement d’évacuation secondaire, 4 pieds réglables pour ajustement de la planéité et de la hauteur,  2 réhausses de grille.

Dimension et emplacement du siphon de sol à préciser.

Télécharger tous ces plans sur : http://www.accessibilite-salle-eau.com/installer-douche-accessible-page-3.html
